机架是用钢板焊接而成。定颚板由上下段定颚板和中段定颚板组成(75破以上),通过定颚压铁经紧定螺栓固定在机架前墙上;动颚板由动颚压铁固定在颚头上。
肘板除了起支撑颚头使其按一定运动轨迹运行外,当破碎机破碎腔内进入不能破碎的外来异物而使载荷剧增时,起保护作用;即通过自身断裂,切断载荷,保护其它零件不受损坏。
调整装置采用楔块调整型式,楔块可在机架后墙滑槽中左右移动;通过旋转调整装置的旋转螺母来带动楔块的左右移动,从而进行排料口的尺寸调整。
弹簧拉杆、弹簧和锁紧装置起锁紧作用,用以拉紧动颚和防止肘板脱落,使破碎机能正常运行。破碎机工作时弹簧压力不宜过大,只要能消除肘板和肘板调整座间的冲击声即可。
1、对称的V型破碎腔,使进料口尺寸、产量和破碎比实现最大化,比传统破碎机产量提高了30%以上。
2、整体式轴承座、更大规格轴承、调质合金主轴的选用,使破碎机具有更大的承载能力和更长的使用寿命。
3、排料口采用“楔块调整装置”,调整更简单、可靠。

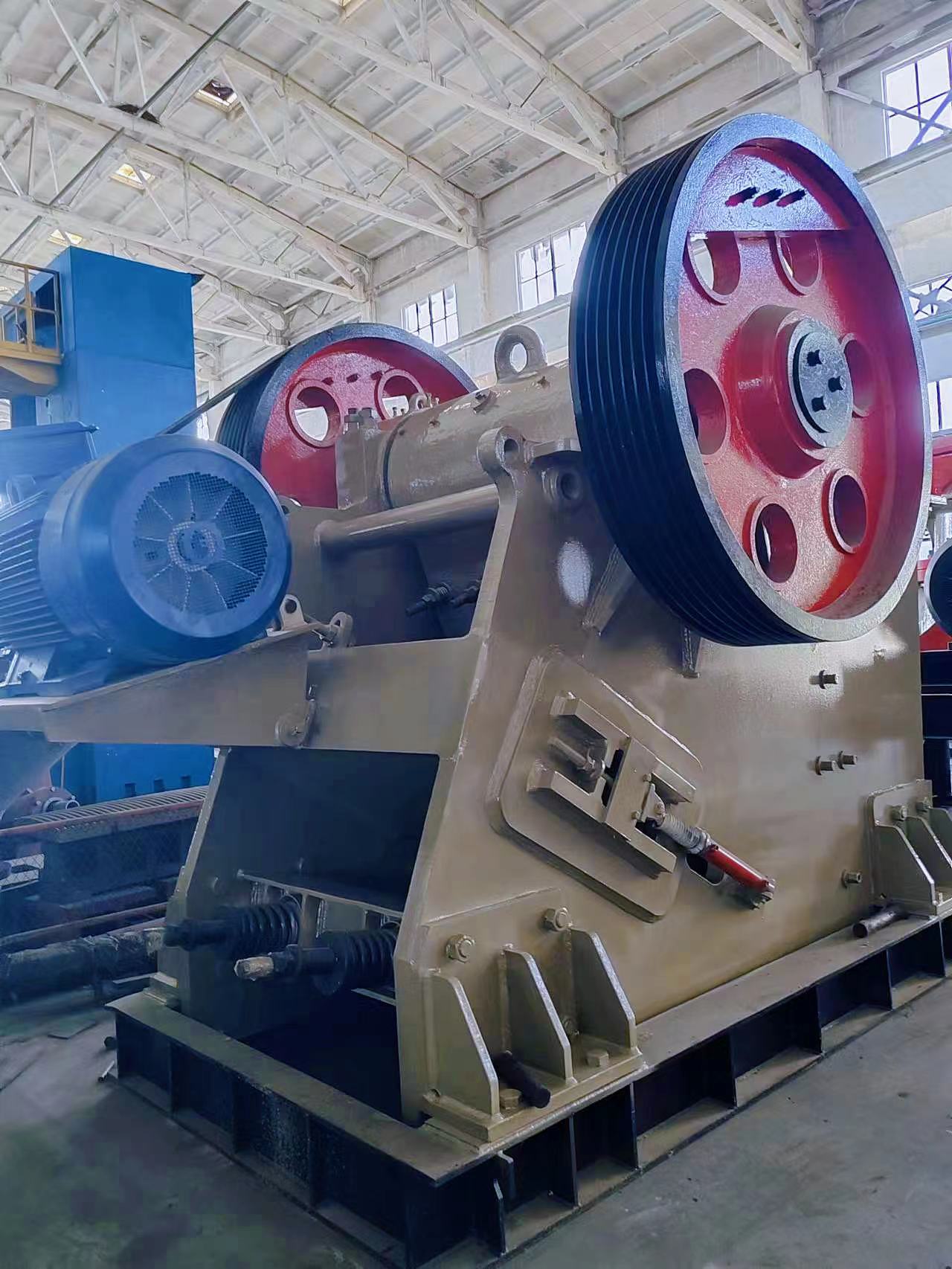

4、电机安装于破碎机机架之上,有效减少破碎机安装空间,延长V形带的寿命。
5、无地脚螺栓安装方式,设备自带的橡胶减振块可有效吸收设备振动,降低传给基础的负荷。
6、优化的运动学参数与结构设计的完美结合,使设备运行异常平稳。
PEV系列颚式破碎机的破碎方式为曲动挤压型。工作时电动机驱动皮带轮,通过偏心轴使动鄂前后上下摆动,当动颚上升时动颚板向定颚板接近,与此同时物料被挤压、搓、辗等多重破碎;当动颚下行时,动颚在复位弹簧的作用下离开定颚板,已被破碎的物料在重力的作用下从出料口自由卸出。随着电动机连续传动破碎机动颚作周期性的压碎和排料,实现批量生产。
